โมดูลรีเลย์ JQC3F-24VDC-C, JDC3F-12VDC 10A 250VAC 1ช่อง สวิตช์ควบคุมอุปกรณ์ไฟฟ้ากระแสสลับ อุปกรณ์ระบบไฟฟ้า
50.00 ฿
/
โมดูลรีเลย์ JQC3F และ JDC3F 10A 250VAC 1ช่อง สวิตช์ควบคุมอุปกรณ์ไฟฟ้ากระแสสลับ อุปกรณ์อิเล็กทรอนิกส์คุณภาพสูงสำหรับควบคุมอุปกรณ์ไฟฟ้าแรงดันสูงด้วยสัญญาณควบคุมแรงดันต่ำ เหมาะสำหรับใช้งานกับ Arduino ไมโครคอนโทรลเลอร์ และระบบควบคุมอัตโนมัติ
รายละเอียดสินค้า

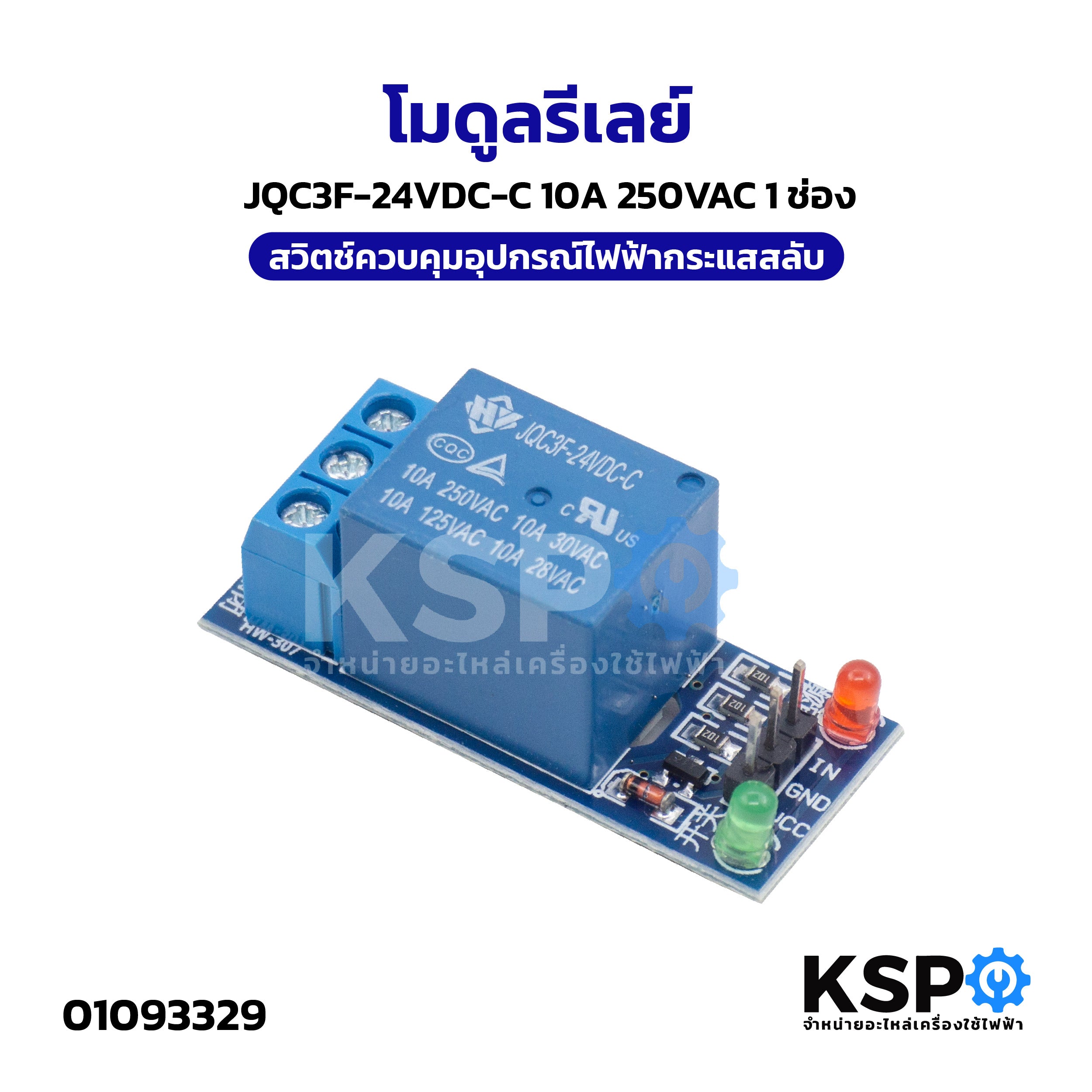

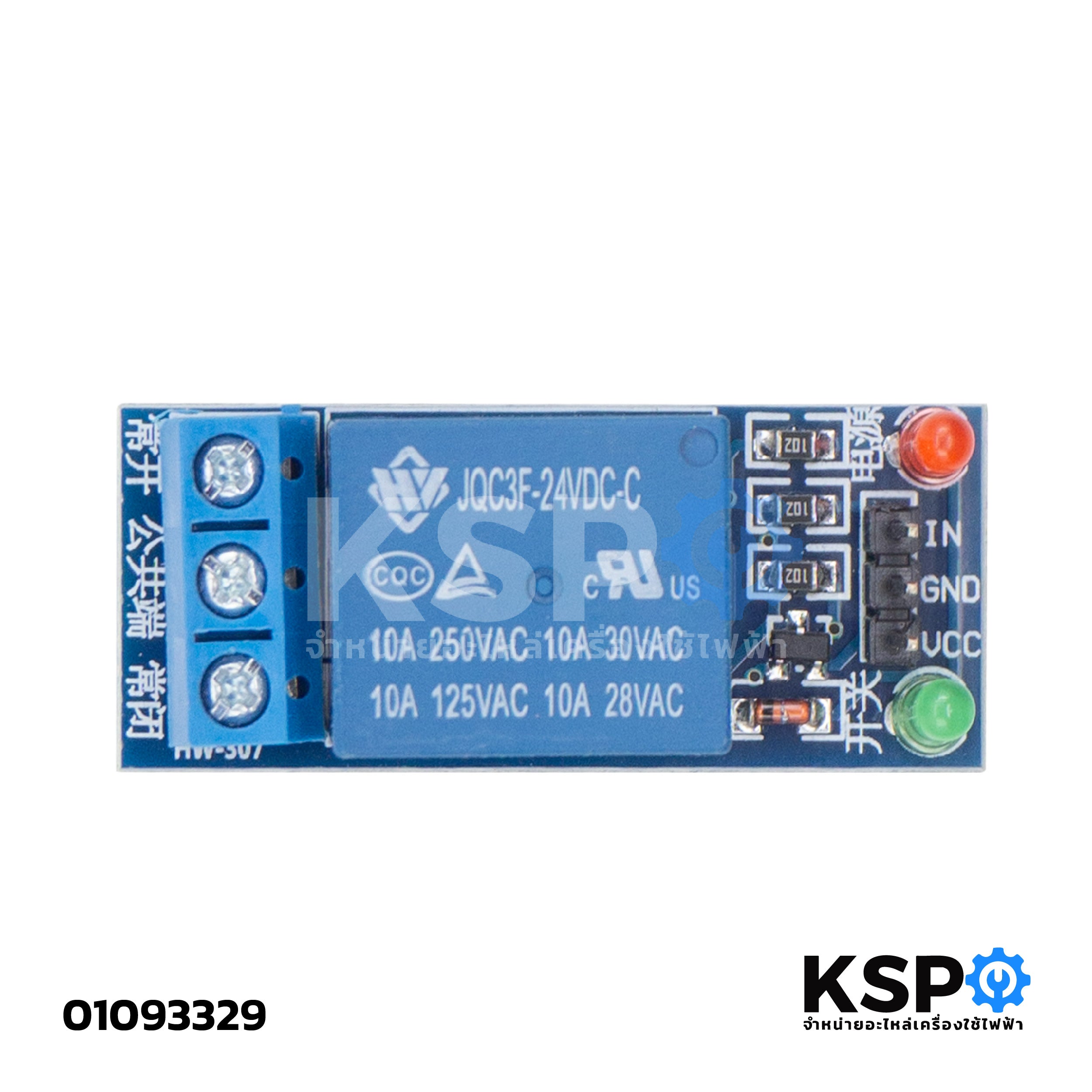

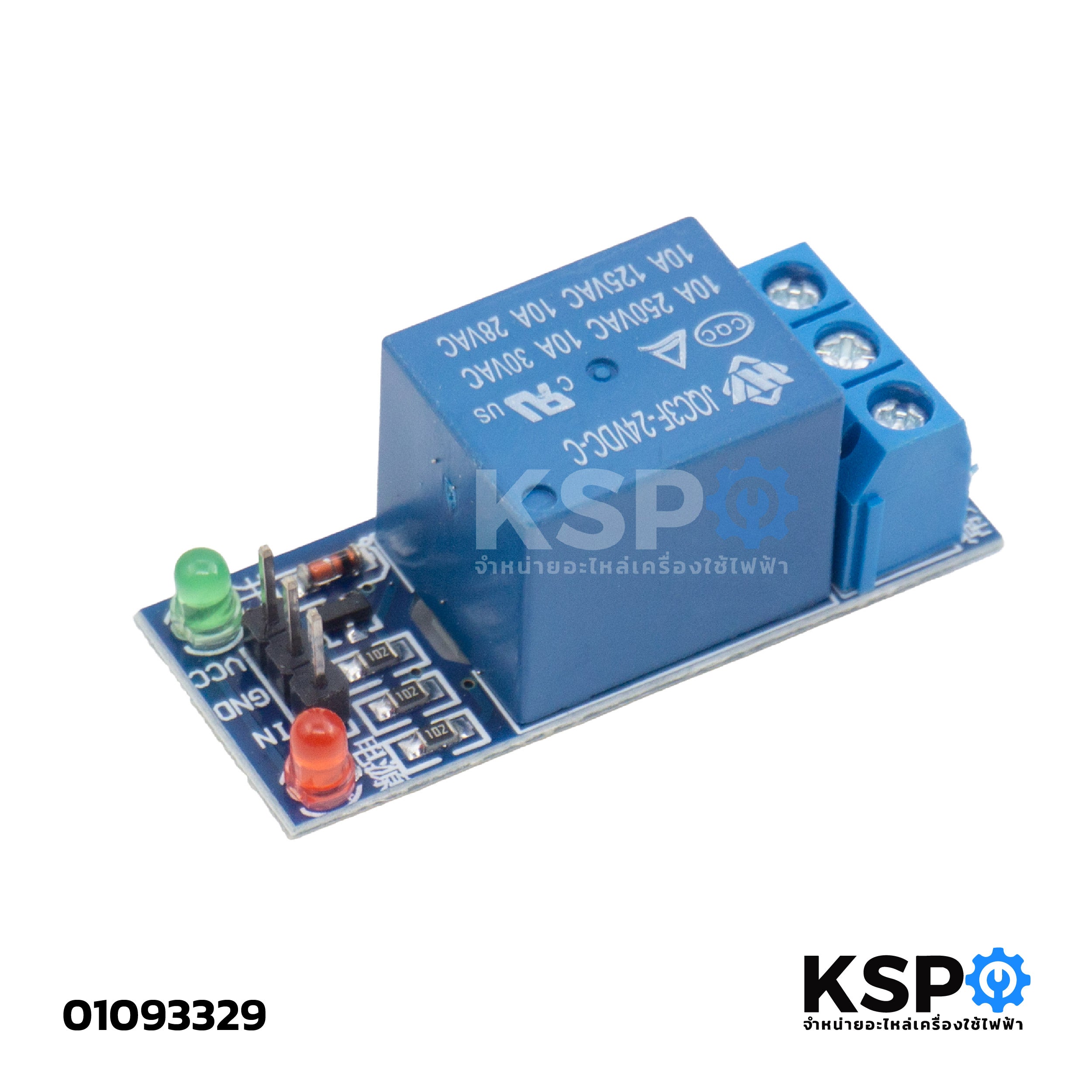

1. โมดูลรีเลย์ JQC3F-24VDC-C 10A 250VAC 1ช่อง
- รุ่น: JQC3F-24VDC-C
- แรงดันไฟฟ้าคอยล์: 24VDC
- ความสามารถในการรับโหลดสูงสุด: 10A ที่ 250VAC / 10A ที่ 30VDC / 10A ที่ 125VAC / 10A ที่ 28VDC
- จำนวนช่องสัญญาณ: 1 ช่อง
- แรงดันไฟฟ้าควบคุม: Active Low (รีเลย์ทำงานเมื่อได้รับสัญญาณ 0V)
- การเชื่อมต่อ: ขั้วต่อแบบสกรู (COM, NC, NO) และพินควบคุม (VCC, GND, IN)
- ไฟแสดงสถานะ: LED แสดงสถานะการทำงานและการจ่ายไฟ

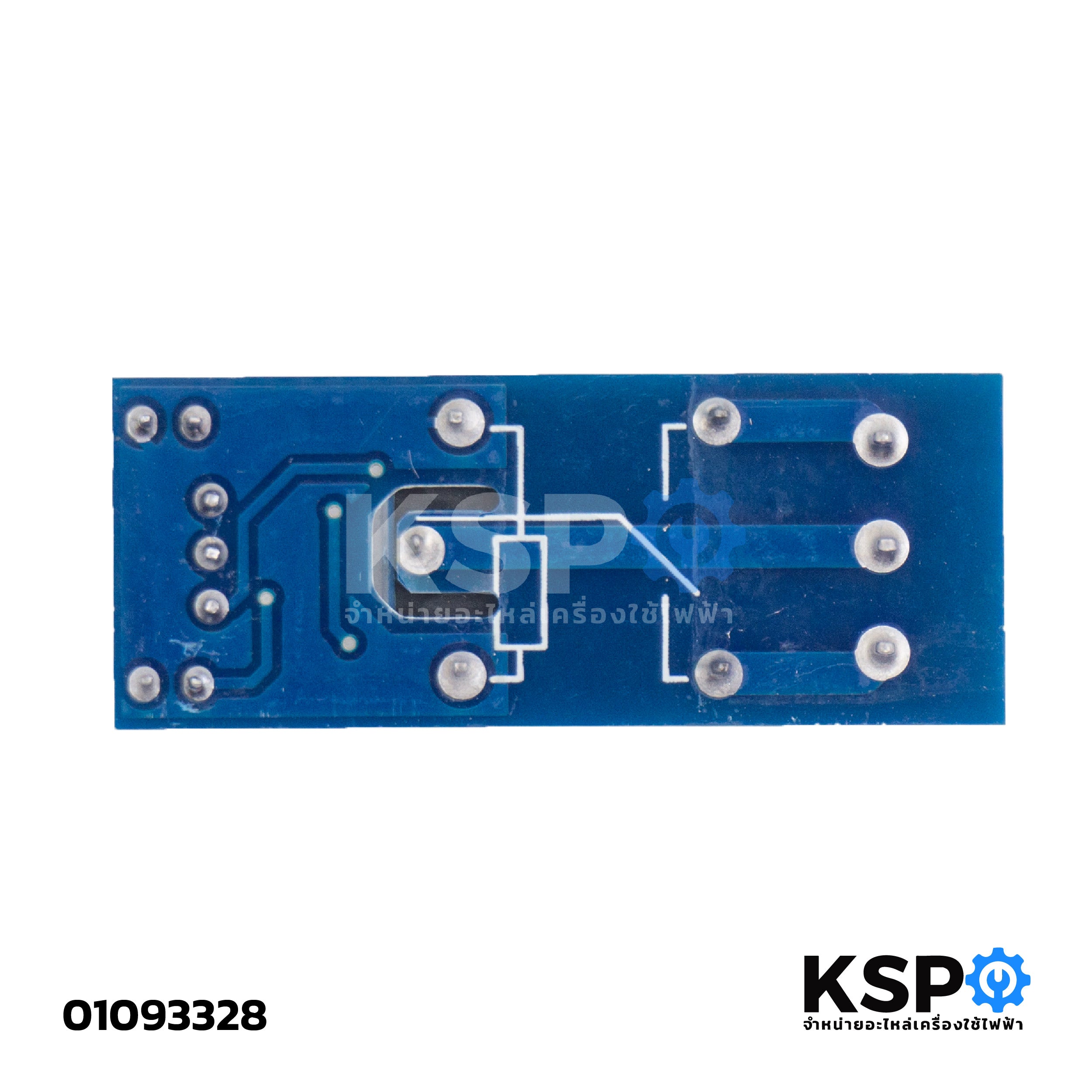

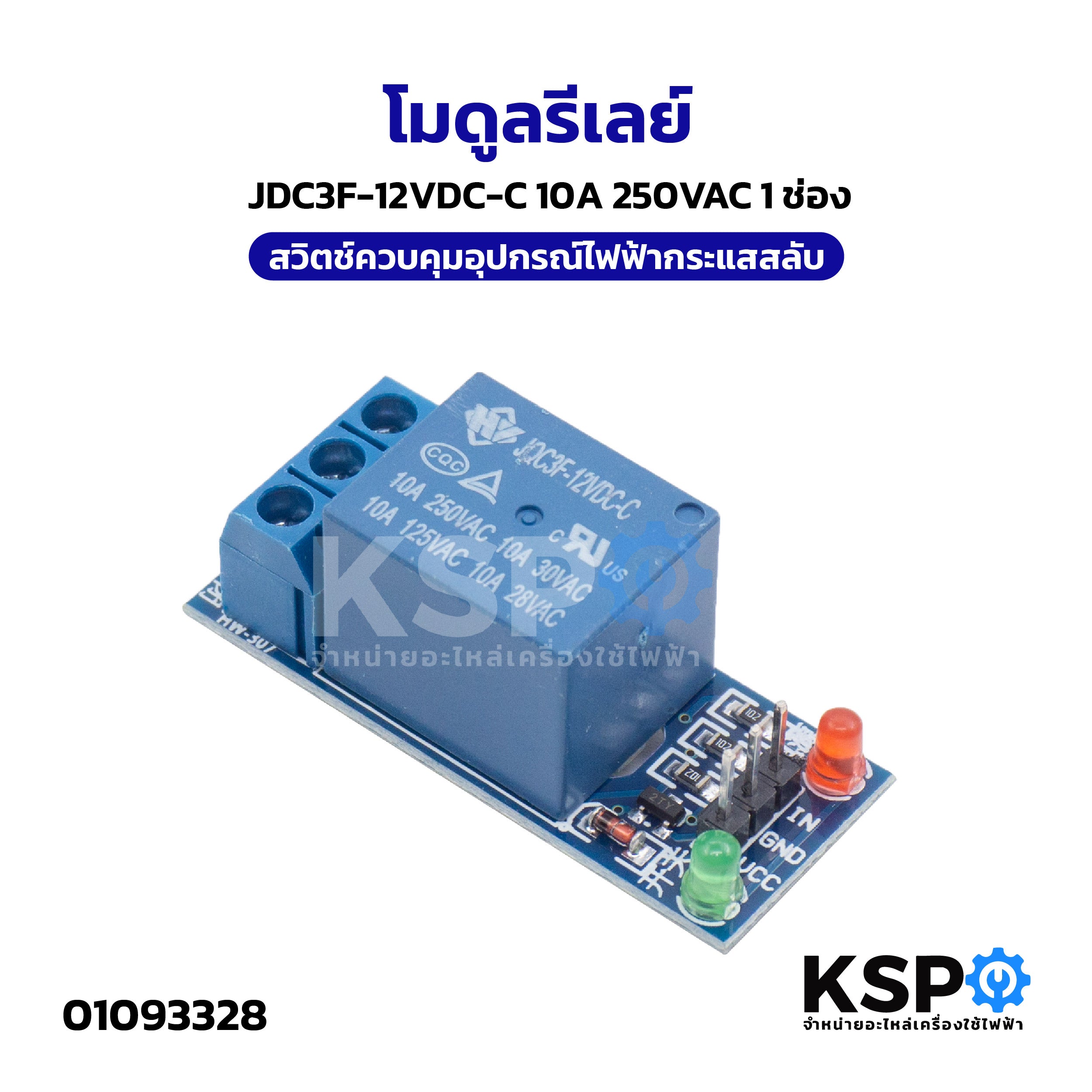

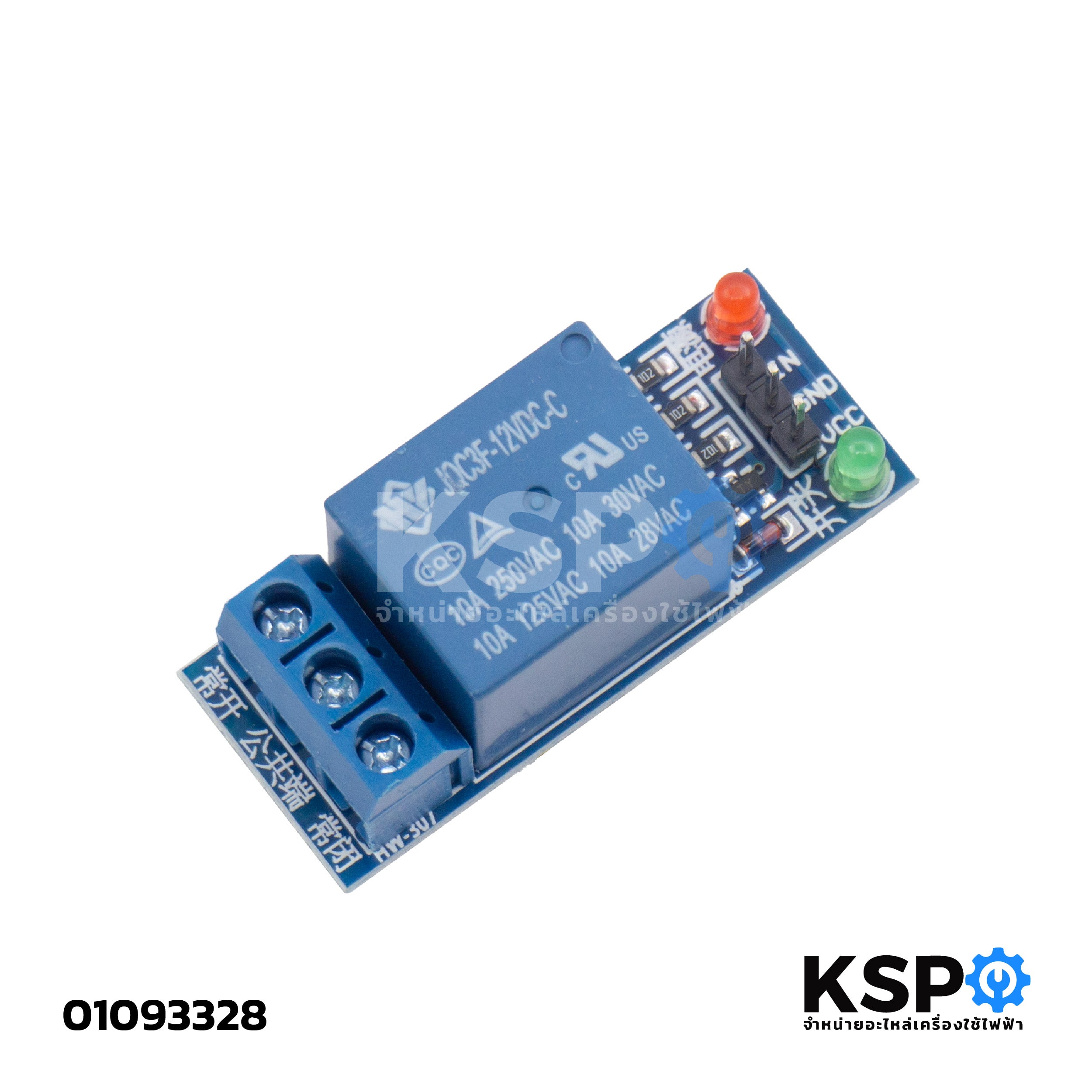

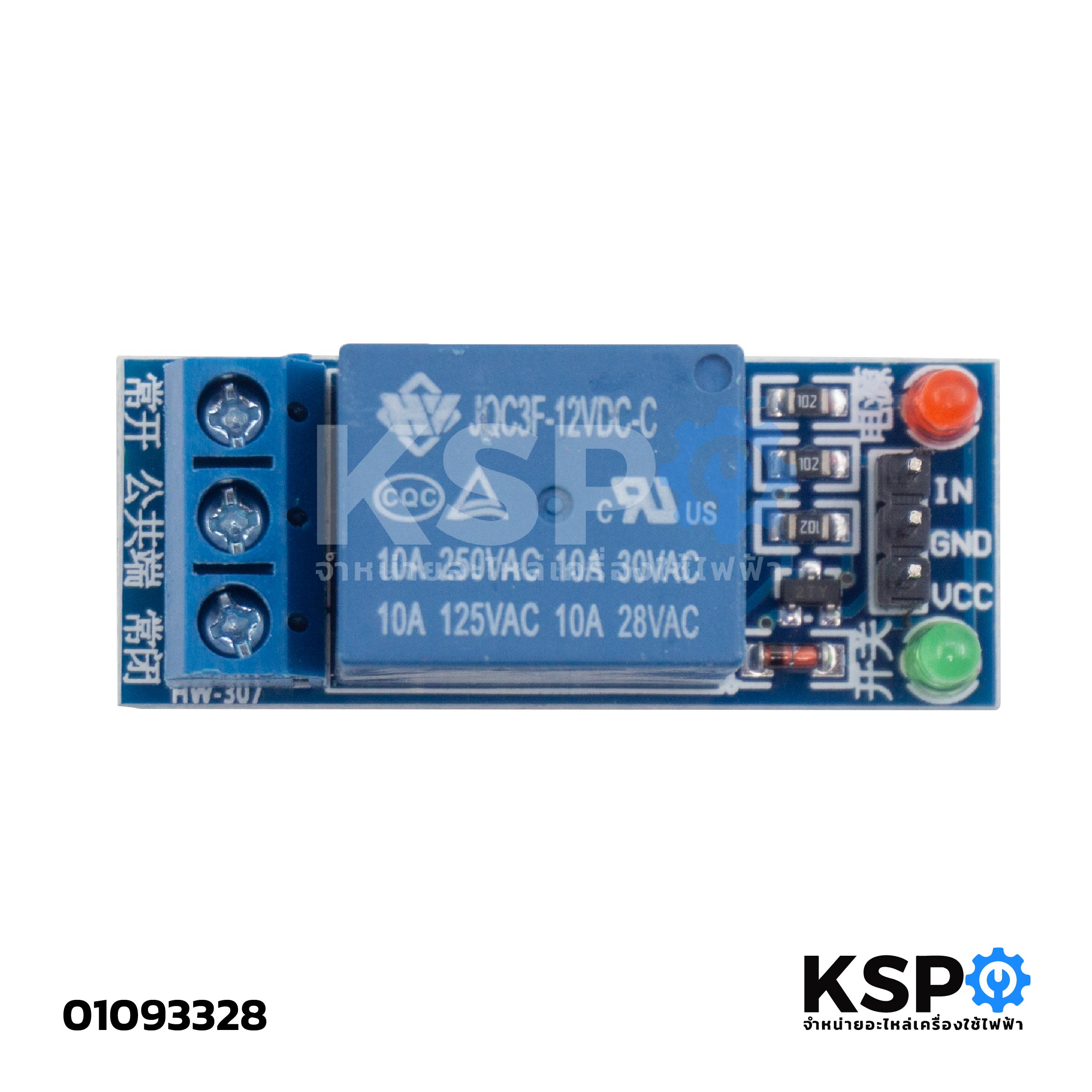

2. โมดูลรีเลย์ JDC3F-12VDC-C 10A 250VAC 1ช่อง
- รุ่น: JDC3F-12VDC-C
- แรงดันไฟฟ้าคอยล์: 12VDC
- ความสามารถในการรับโหลดสูงสุด: 10A ที่ 250VAC / 10A ที่ 30VDC / 10A ที่ 28VDC
- จำนวนช่องสัญญาณ: 1 ช่อง
- คุณสมบัติพิเศษ: มีออปโตคัปเปลอร์ (Optocoupler) แยกสัญญาณ
- การตั้งค่า: ตั้งค่าแบบ Active High หรือ Active Low ได้ผ่านจัมเปอร์
- ไฟแสดงสถานะ: LED แสดงสถานะการทำงาน
การใช้งาน
- ควบคุมอุปกรณ์ไฟฟ้ากระแสสลับ (AC) หรือกระแสตรง (DC)
- ใช้งานกับ Arduino หรือไมโครคอนโทรลเลอร์
- ระบบควบคุมอัตโนมัติ
- โครงงานอิเล็กทรอนิกส์และ IoT
คุณสมบัติและประโยชน์
- รับโหลดสูง: ทนกระแสได้สูงสุด 10A ที่ 250VAC
- ปลอดภัย: แยกสัญญาณด้วยออปโตคัปเปลอร์ป้องกันความเสียหาย
- ควบคุมง่าย: ใช้สัญญาณแรงดันต่ำควบคุมอุปกรณ์แรงดันสูง
- ไฟแสดงสถานะ: LED แสดงสถานะการทำงานชัดเจน
- การเชื่อมต่อสะดวก: ขั้วต่อแบบสกรูและพินควบคุม
- ตั้งค่าได้: ปรับแบบ Active High/Low ได้ (JDC3F)
- ทนทาน: ใช้งานได้ยาวนาน
วิธีการใช้งานเบื้องต้น
- การจ่ายไฟ: ต่อแหล่งจ่ายไฟ DC (24V หรือ 12V) เข้าที่ขา VCC (บวก) และ GND (ลบ)
- การเชื่อมต่อสัญญาณควบคุม: ต่อขา IN เข้ากับพินดิจิทัลเอาต์พุตของไมโครคอนโทรลเลอร์
-
การควบคุมโหลด:
- ต่อโหลดระหว่างขา COM และ NO (Normally Open) สำหรับวงจรที่ต้องการให้ทำงานเมื่อรีเลย์ทำงาน
- ต่อโหลดระหว่างขา COM และ NC (Normally Closed) สำหรับวงจรที่ต้องการให้ทำงานตลอดและหยุดเมื่อรีเลย์ทำงาน
- การทำงาน: เมื่อส่งสัญญาณลอจิกต่ำ (0V) ไปที่ขา IN รีเลย์จะทำงาน (มีเสียง "คลิก") และเปลี่ยนสถานะหน้าสัมผัส
ปัญหาที่เกิดขึ้นเมื่อไม่ใช้โมดูลรีเลย์
เมื่อควบคุมอุปกรณ์ไฟฟ้าแรงดันสูงโดยตรงหรือไม่ใช้โมดูลรีเลย์ อาจเกิดปัญหาดังต่อไปนี้:
- ไมโครคอนโทรลเลอร์เสียหาย: กระแสสูงทำให้พินควบคุมไหม้
- อันตรายจากไฟฟ้า: เสี่ยงต่อการถูกไฟฟ้าดูดหรือลัดวงจร
- อุปกรณ์เสียหาย: ไม่มีการแยกสัญญาณทำให้วงจรเสียหายง่าย
- ควบคุมไม่ได้: ไม่สามารถสั่งงานอุปกรณ์ไฟฟ้าได้
- ไม่ปลอดภัย: วงจรควบคุมเชื่อมต่อโดยตรงกับไฟบ้าน
- การทำงานไม่เสถียร: สัญญาณรบกวนทำให้ทำงานผิดพลาด
